Panele kolorowe

    Panele PV wraz z rosnącą popularnością stają się elementem wyszukanego designu na budynkach i elewacjach. Wielu użytkownikom nie wystarcza już standardowy kolor krzemu. Chcieliby aby panel potrafił się dopasować do kolorystyki dachu, lub wręcz stanowić jego ozdobę. Poniżej o nietypowych rozwiązaniach - panelach kolorowych.



Solar-Image™

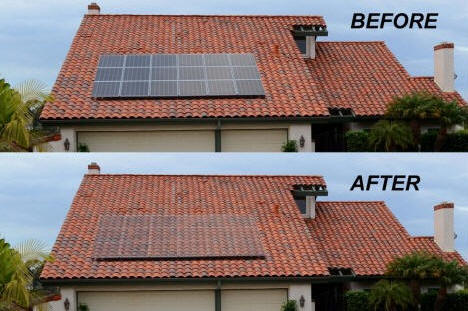

Opatentowany przez GDI LLC proces Solar-Image może przekształcić nieatrakcyjne panele w jednolity kolor, pełnokolorowy wzór lub zdjęcie panoramiczne, a wszystko to przy zachowaniu wysokiej mocy wyjściowej. Na przykład panele na dachu z terakoty mogą przedstawiać fotograficzny obraz płytek pod spodem, przez co praktycznie znikają.
Technologia filtrów nanostrukturalnych Solar-Image™ umożliwia wysokowydajne, wąskopasmowe odbicie określonych kolorów. Tylko około połowa światła wykorzystywanego przez panele słoneczne do generowania elektryczności pochodzi ze światła widzialnego (400-700nm), więc stosowanie tych wąskopasmowych filtrów dostrojonych do kolorów podstawowych (czerwony, zielony i niebieski) ma bardzo mały wpływ na wytwarzanie energii elektrycznej.

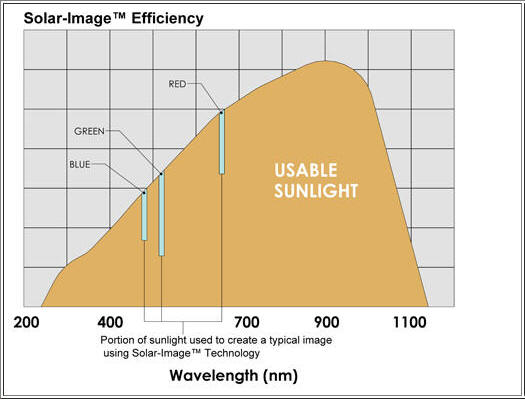

Rys. Utracona część  widma słonecznego przy stosowaniu technologii Solar-Image (Solar-Image.com)

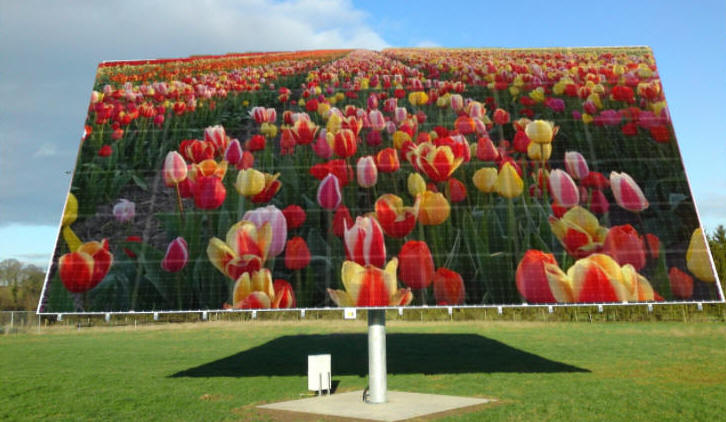

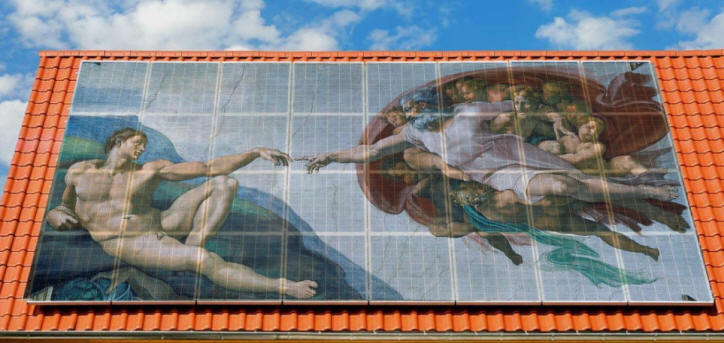

Grupa tych filtrów może działać jak piksel na ekranie telewizora lub komputera. Tablica złożona z „pikseli” tych trzech kolorów może wtedy przedstawiać obraz w pełnym kolorze.

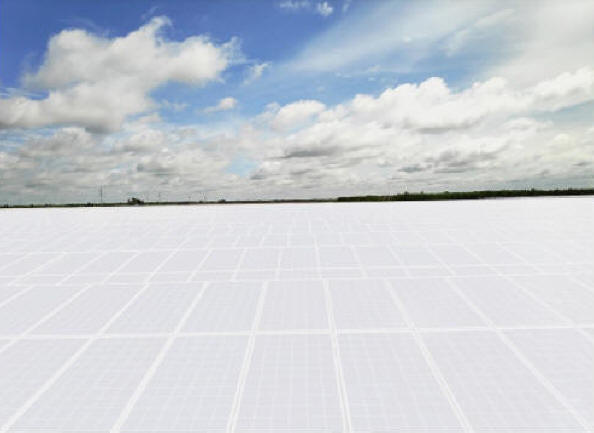

Stosowanie filtrów optycznych pozwala na uzyskiwanie najprzeróżniejszych kolorów, w tym także kolor biały, który świetnie pasuje do fasad budynków. Poniżej kilka przykładów z firmy FIXSUN.










ColorBlast®

Firma oferuje kolorowe panele PV wykonywane metodą drukowania atramentem ceramicznym utwardzanym na powierzchni szklanej. Trwałość takiej powłoki (rysunku) wynosi do 50lat. Przepuszczalność światła wynosi od 75-90% standardowego modułu PV i zależy od rodzaju rysunku i użytego atramentu. Moc modułów w przeliczeniu na 1m2 waha się z tego powodu od 80-150W. Jest to generalnie technologia przewidziana na elewacje budynków dla instalacji PV wykonanych w technologii BIPV.

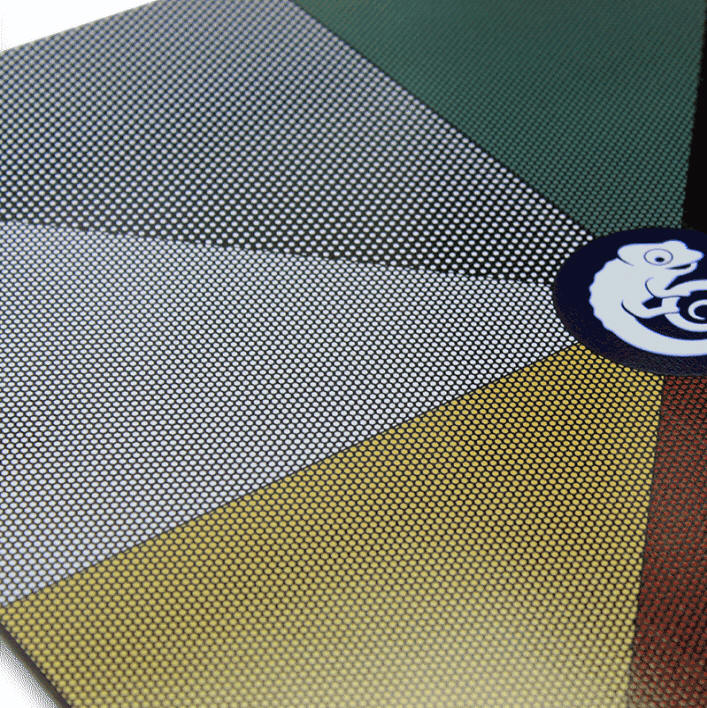

Fot. Kolor na panelach PV uzyskany metodą drukowania. Kolorowe kropki stają się niewidoczne z odległości 5m.



Technologia SMART



Selectively Modulated Aesthetic Reflector Technology (SMART), to powłoka nanofotonowa, którą można zintegrować z dowolną dojrzałą technologią ogniw słonecznych w celu produkcji kolorowych ogniw lub modułów słonecznych. W technologii użyto dielektrycznych kryształów azotku krzemu (SiN) i tlenkoazotku krzemu (SiON) o różnym składzie i grubości. (https://www.sciencedirect.com/science/article/abs/pii/S0038092X19300702). Kolory RGB mają względną sprawność konwersji energii rzędu 70-80%, podczas gdy biel ma względną sprawność 59% w porównaniu ze standardowym referencyjnym krzemowym ogniwem słonecznym.

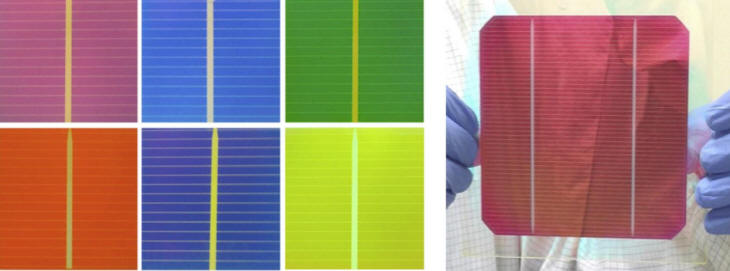

Fot. Przykładowe ogniwa o powierzchni 156cm2 wykonane w technologii SMART.



Na rynku europejskim kolorowe panele PV możemy  kupić we włoskiej firmie VGS. Firma specjalizuje się w produkcji paneli monokrystalicznych z kolorowym szkłem lub kolorowymi ogniwami PV. Możemy wybierać w kolorze czerwonym lub zielonym. Ten ostatni doskonale wtapia się w otaczającą przyrodę. Sprawność waha się od około 15,5% dla koloru zielonego do >18% dla koloru czerwonego

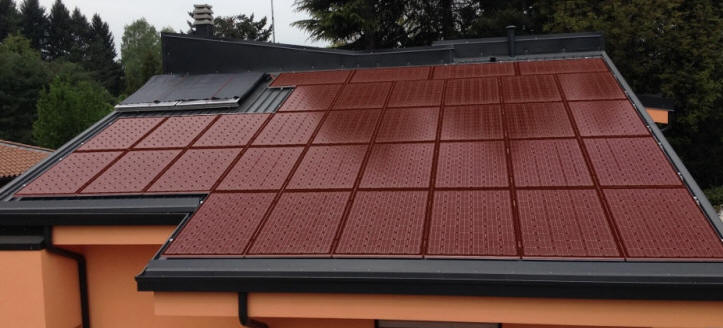

Fot. Panele włoskiej firmy VGS w kolorze czerwonym dostępne z 60 lub 72 ogniwami o mocach odpowiednio 300-350Wp. .

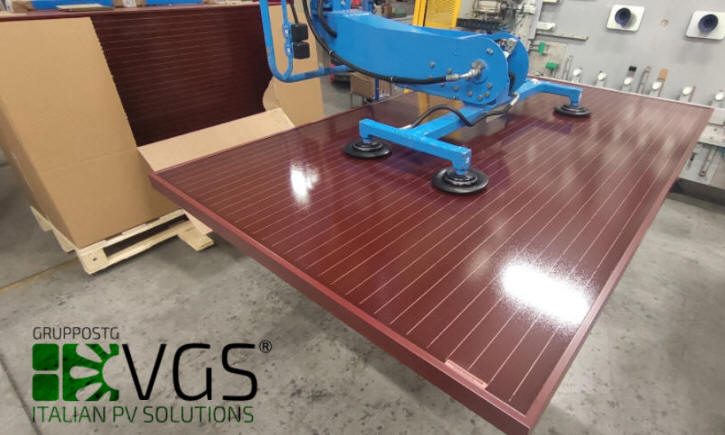

Fot. Panele VGS produkowane są z krzemu monokrystalicznego w technologii 5BB. Rama anodowana również do tej samej palety RAL.  Parametry pracy dla panelu 72 ogniwowego można znaleźć tutaj. Nie są one imponujące w porównaniu do współczesnych ogniw, ale coś za coś.  (https://vgs.gruppostg.com/pdf/schede_tecniche/VE372PVMR/VE372PVMR-ColoredGlass-ENG.pdf)
