System balastowy Nomitech

Bloczki balastowe Nomitech


System balastowy firmy Nomitech stosowany do montażu paneli PV jest nowatorskim rozwiązaniem. W standardowych systemach balastowych, bloczki pełniły dotąd rolę jedynie dodatkowego obciążenia stelaży aluminiowych, chroniącego przed silnym wiatrem, umożliwiając jednocześnie bezinwazyjny ich montaż na dachu. Czas montażu był z tego powodu wydłużony, a ilość elementów do zamocowania dość znaczna.

W rozwiązaniu firmy Nowitech bloczek pełni od razu kilka funkcji:

- właściwego balastu

- oparcia dla paneli

- szyny montażowej dla uchwytów

Montaż odbywa się z tego względu niezwykle szybko i sprawnie. Jedyne potrzebne narzędzia do klucz imbusowy do przykręcenia klem i przymiar liniowy do dystansowania bloczków.



Rodzaje

Bloczki oferowane są w kilku odmianach pozwalających na montaż paneli pod kątem 15,20 i 25°, jak też na montaż w systemie wschód-zachód, pod kątem 5 lub10°.


Rys. Bloczki balastowe o kącie od lewej 15, 20 i 25 stopni, z dodatkowym dociążeniem w postaci dwóch bloczków betonowych.



Bloczki posiadają masy odpowiednio 41, 43 i 45kg, a dociążające ich elementy 15kg (jedna sztuka). Dociążenia stosowane są zwykle tylko na elementach skrajnych pola. Montaż odbywa się niezwykle szybko. Po rozstawieniu bloczków na powierzchni dachu i ewentualnym dociążeniu bloczków skrajnych, przystępuje się od razu do montażu na nich paneli.

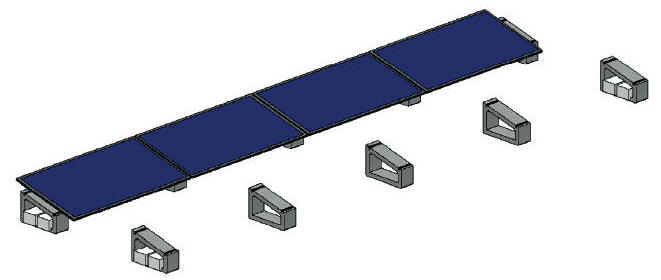

Rys. Przykład montażu paneli PV na bloczkach Nomitech.

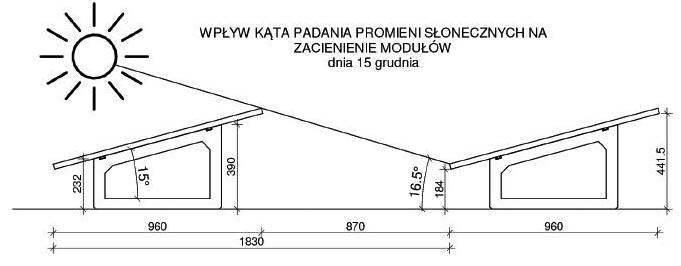

Panele PV mocowane są w sposób horyzontalny. Przy kącie padania słońca przyjętego dla 15 grudnia rzędu 16,5°. odległości między rzędami dla typowych pełnowymiarowych paneli wynoszą 1830mm.

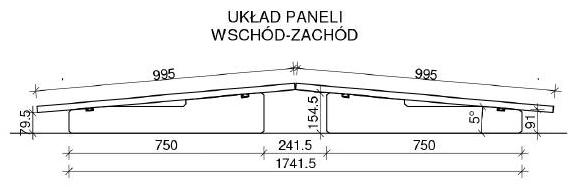

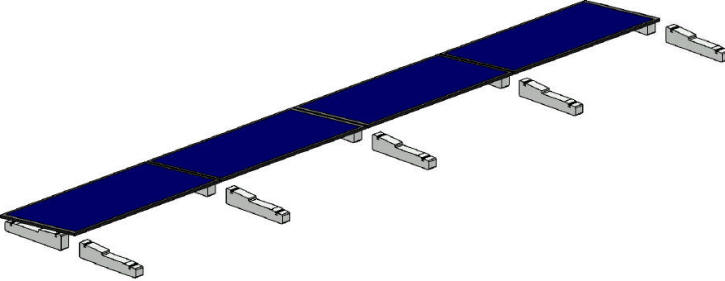

Rys. (po lewej) bloczek do systemu montażu wschód-zachód.



Bloczki do montażu w systemie wschód-zachód, mają o połowę mniejsze szerokości (100mm) i ważą odpowiednio, w zależności od kąta montażu, 20kg lub 24kg.








Wszystkie bloczki wykonywane są z betonu klasy min. C30/37 i posiadają gwarancję 15 lat. Więcej informacji na stronie https://nomitech.pl/bloczki-balastowe/
